Schraubrohrschellen mit Schalldämmung
|
für die schallentkoppelte Rohrleitungsmontage in der Gebäudeinstallation nach DIN 4109
|
|
Größe
|
Spann- bereich
|
Anschluss- Gewinde
|
Verp.- Einheit
|
Art.- Nr.
|
|
[Zoll]
|
[mm]
|
[M...]
|
[Stück]
|
|
![OZ04-1-Schraubrohrschelle OZ04-1-Schraubrohrschelle](../assets/images/autogen/OZ04-1-Schraubrohrschelle.jpg)
- hergestellt aus hochfestem Kaltband mit Zugfestigkeit > 400N/mm²
- mit Schalldämmeinlage SBR/ EPDM
- Schrauben M6 (ab 4“ M8 x 30) mit Kombi-Kreuzschlitz
- Verliersicherungsring an jeder Schraube
- Verstärkungssicke im Schellenband
- Gewindeauszüge im Schellenunterteil zur Erhöhung der Gewindefestigkeit
- hohe Verbindungsmuttern mit durchdrehsicherem, nach unten gesperrtem Gewinde

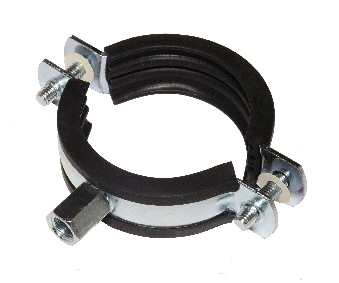

![OZ07-1-Schraubrohrschelle OZ07-1-Schraubrohrschelle](../assets/images/autogen/OZ07-1-Schraubrohrschelle.jpg)
- ab 2“ (OZ08) Verbindungsmutter mit Stufengewinde M8/M10
- Doppellippen-Gummi ab 2 ½“
- Kombischrauben M8 x 30 mm ab 4“
- galvanisch glanzverzinkt
|
|
|
|
|
|
¼
|
12 - 16
|
M8
|
100
|
OZ01
|
3/8
|
15 – 19
|
M8
|
100
|
OZ02
|
½
|
20 – 23
|
M8
|
100
|
OZ03
|
¾
|
26 - 28
|
M8
|
100
|
OZ04
|
1
|
32 - 35
|
M8
|
100
|
OZ05
|
1 ¼
|
40 - 43
|
M8
|
100
|
OZ06
|
|
44 - 49
|
M8
|
50
|
OZ61
|
1 1/2
|
50 - 56
|
M8/M10
|
50
|
OZ07
|
2
|
57 - 61
|
M8/M10
|
50
|
OZ08
|
|
63 - 67
|
M8/M10
|
50
|
OZ09
|
|
70 - 73
|
M8/M10
|
50
|
OZ10
|
2 1/2
|
74 - 80
|
M8/M10
|
50
|
OZ11
|
3
|
83 - 91
|
M8/M10
|
50
|
OZ13
|
3 1/2
|
101 - 106
|
M8/M10
|
50
|
OZ23
|
4
|
108 – 114
|
M8/M10
|
50
|
OZ14
|
-
|
125
|
M8/M10
|
25
|
OZ15
|
5
|
131 - 139
|
M10
|
25
|
OZ16
|
|
136 - 139
|
M10
|
25
|
OZ29
|
|
140 - 144
|
M10
|
25
|
OZ26
|
6
|
159 - 163
|
M10
|
25
|
OZ17
|
-
|
165 - 169
|
M10
|
25
|
OZ27
|
|
193 - 200
|
M10
|
10
|
OZ28
|
8
|
210 - 212
|
M10
|
10
|
OZ18
|
-
|
216
|
M10
|
10
|
OZ30
|
-
|
225
|
M10
|
10
|
OZ31
|
-
|
250
|
M10
|
10
|
OZ33
|
-
|
274
|
M10
|
10
|
OZ34
|
-
|
315
|
M10
|
10
|
OZ35
|
|
|
|
|
|
|
|
|
|
|
|
